SCANNER 3D
Scanner 3D portátil de mão com fonte de luz híbrida que combina LED branco e infravermelho VCSEL para fluxos de trabalho de alta fidelidade.
O EinScan H2 é um scanner 3D portátil de mão projetado para se adaptar a diferentes necessidades profissionais.
Com design ergonômico e software intuitivo, o dispositivo oferece fluxos de trabalho guiados e a capacidade de alternar entre a precisão da luz branca e o conforto do infravermelho.
Estabilidade do Hardware e Escaneamento sem Marcadores
Até 0,05 mm em modo LED e 0,1 mm em modo infravermelho.
Marcadores globais, Feições, Textura ou Híbrido
Distância de trabalho ajustável de 200 a 1.500 mm com campo de visão máximo de 780 × 900 mm.
O acessório integra movimentos de 360° e inclinação controlada para alcançar áreas ocultas da peça. O diferencial tecnológico reside no uso de algoritmos que planejam trajetórias adicionais (addscan) para cobrir regiões com dados insuficientes, garantindo modelos 3D homogêneos.
Além da digitalização tradicional, o sistema permite a digitalização de várias peças simultaneamente com segmentação de regiões, mantendo a estabilidade necessária para scanners metrológicos.
Até 1,2 Mpps (milhões de pontos por segundo)
Três projetores VCSEL infravermelhos invisíveis para escaneamento humano sem desconforto
Algoritmo não rígido que compensa pequenos movimentos corporais durante a varredura.
A evolução do modelo H2 inclui uma câmera de textura de 5 MP, essencial para a captura de cores realistas em áreas como preservação cultural, arte digital e design. O software EXScan H realiza o alinhamento de textura para garantir a máxima fidelidade visual.
O EinScan H2 atende uma ampla gama de demandas
profissionais através de sua adaptabilidade técnica.
Preservação de patrimônio cultural, arte digital, modelagem de personagens e animação.
Design automotivo, prototipagem
rápida, engenharia reversa funcional
e desenvolvimento de produtos.
Ortopedia, próteses (através do add-on FootStation 2), forense e medicina legal.
Treinamento técnico, pesquisa acadêmica e ensino de anatomia e engenharia.

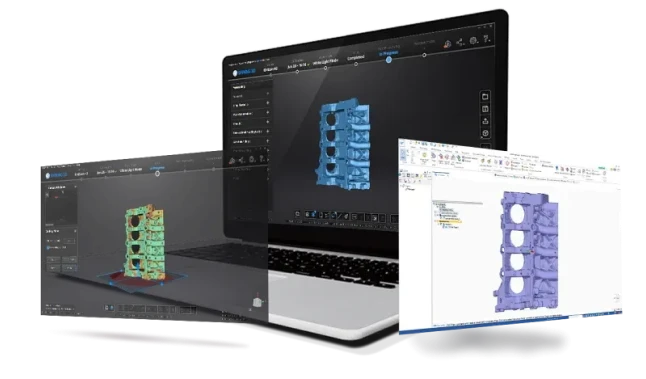

O software EXScan H acompanha o usuário com guias
passo a passo, permitindo múltiplos modos de varredura
e um pós-processamento abrangente, incluindo
preenchimento de furos, suavização e medições
Compatibilidade: Integração com EXModel, BlueStar Mapping, Geomagic Design X, PolyWorks e plataformas de inspeção.
Funções exclusivas: Algoritmo não rígido (modo IR), realce de cabelo e alinhamento de textura automático.
Formatos de exportação: OBJ, PLY, STL e formatos compatíveis para CAD e impressão 3D
Parâmetros de Operação e Requisitos Físicos
| Parâmetro | Descrição | Observações |
|---|---|---|
| Movimentos | Rotação contínua de 360° e inclinação controlada | Permite varredura completa sem reposicionamento manual |
| Operação | Automática via software com um clique | Modos de rotação, inclinação, flip scanning e lote |
| Completeness | Algoritmos inteligentes e função addscan | Cobre áreas ocultas e preenche lacunas |
| Capacidade de Lote | Suporta segmentação por região | Exportação individual para inspeção em lote |
| Compatibilidade | Scanners SHINING 3D de alta precisão | Integração nativa com softwares de captura |
| Design | All-in-one portátil | Fácil transporte para oficinas ou campo |
Acessórios e pacotes que ampliam as capacidades do scanner
Módulo EXScan O&P para aplicações ortopédicas e prostéticas
Compatível com FootStation 2 para capturar dorso e sola dos pés simultaneamente.
Integração direta com EXModel para conversão de dados de varredura em modelos CAD.
Exemplos de Captura de Alta Qualidade em preservação de estátuas em museus, criação de órteses personalizadas em medicina e digitalização de personagens para animação
Dúvidas frequentes sobre o produto
É ideal para preservação cultural, forense, exibições virtuais, ortopedia, próteses e digitalização de personagens.
Não. O H2 foi projetado exclusivamente para escaneamento portátil e é mais adequado para objetos médios e grandes, especialmente quando se deseja capturar cor.
O H2 oferece um alcance de varredura maior e melhor alinhamento para digitalização corporal, tornando o processo mais rápido e fácil; utiliza luz infravermelha para capturar objetos escuros e cabelos.
Sim. Possui uma câmera de cor integrada de 5 MP que registra textura e cor durante a varredura.
Recomenda-se Windows 10 (64 bits), placa gráfica NVIDIA GTX1080 ou superior com pelo menos 4 GB de memória, processador Intel i7-8700 e 32 GB de RAM.
O software inclui simplificação de dados, preenchimento de furos, suavização, realce, medição, movimentação de objetos e otimização de textura.
